壓力表接頭螺紋標準與壓力表表盤直徑有一定的相關關系，國內現在常用的壓力表接頭標準如下：
壓力表接頭螺紋尺度：公制螺紋:Ma*b ，英制螺紋:G*″，美制螺紋: *″NPT（電磁流量計）(壓力變送器)
壓力表接頭螺紋專業術語：
螺距是兩條螺紋之間的距離。
牙尖角是螺紋尖角的度數。

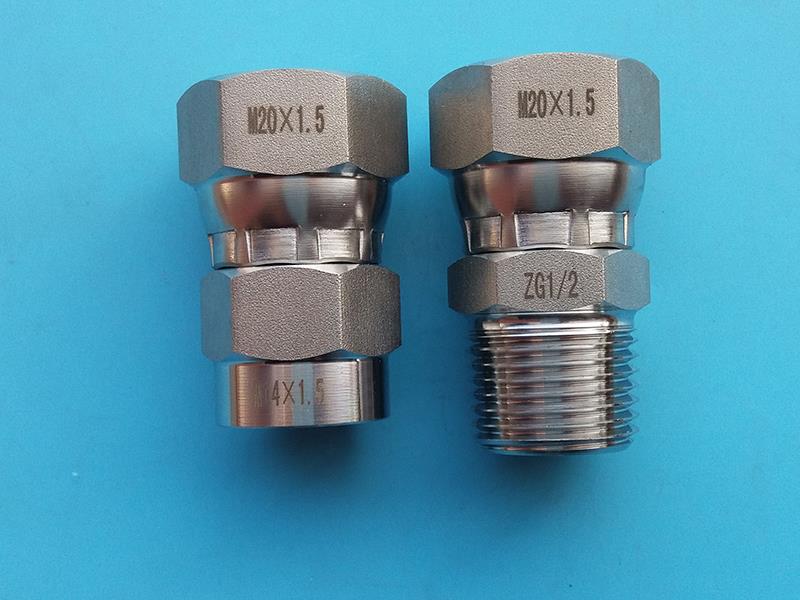

壓力表接頭螺紋
1. 公制：
M20×1.5
“20”代表接頭有螺紋處的直徑是20mm；
“1.5”代表螺牙和螺牙之間的距離為1.5mm；
“M”代表牙尖角為60°的管螺紋；
在一般情況下：
φ40的連接螺紋尺度為M10×1；
φ60的連接螺紋尺度為M14×1.5。
φ100、φ150的連接螺紋尺度為M20×1.5；
2. 英制：
G1/2″
“″”代表英寸1″=25.4mm
“G”代表牙尖角為55°的非自密封管螺紋
“1/2”為連接管道的直徑巨細一般有：G1/2”
一般情況下，φ100、φ150運用此螺紋G1/4”，φ60運用此螺紋G1/8”、G3/4”、G3/8”、ZG1/2″（R1/2″）、“ZG”（R）代表牙尖角為55°的非自密封錐管螺紋。
美制：1/2″NPT “NPT”代表牙尖角為60°的自密封椎管螺紋 型號 Y-50 Y-60 Y-75 Y-100 Y-150 表盤直徑 ф50 ф60 ф75 ф100 ф150 常用螺紋 公制螺紋 M14×1.5 M20×1.5 英制螺紋 ZG1/4 ZG3/8、G3/8、3/8NPT G1/4 ZG1/2、G1/2、1/2NPT 1/4NPT。
